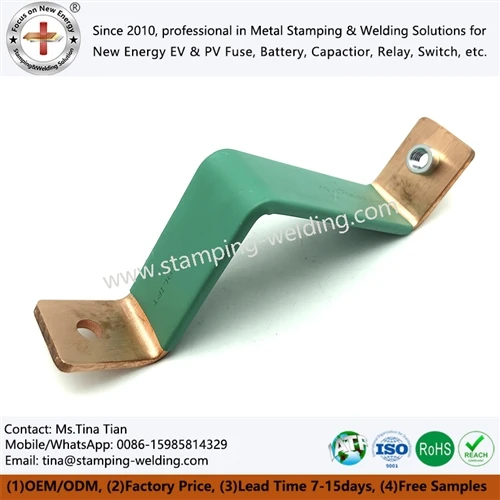

Visoko{0}}Fleksibilni bakreni ekspanzioni konektori za elektrolizere i teško topljenje

Sabirnica elektrolizera 5000A+ ne može se tretirati kao kruti bakarni provodnik kada ponovljeni termički ciklusi mijenjaju udaljenost između fiksnih terminala. Fleksibilni bakarni dilatacijski spoj izgrađen od tankih bakarnih folija apsorbira aksijalno pomicanje dok održava strujni put niske-otpornosti; Molekularno difuzijsko zavarivanje može spojiti bakrene folije od 0,1 mm bez fluksa za lemljenje ili lemljenja. Za elektrolizere velike-teške struje i opremu za topljenje, cilj dizajna nije samo fleksibilnost, već kontrolisana otpornost, gustina struje, porast temperature, mehaničko kretanje i integritet zgloba.





























































Električni gubitak veze velike{0}}te struje slijedi:

P = I²R

Na 5000 A, čak i otpor od 20 μΩ proizvodi približno 500 W topline na spoju. Ovo čini pad napona-milivoltnog{4}}nivoa i otpor mikro-ohm-nivoa relevantnim projektantskim varijablama, a ne sekundarnim inspekcijskim elementima.



5000A+ strujnih putanja i 100% IACS bakrene provodljivosti

Za sisteme elektrolizera visoke{0}}jednosmjerne struje, bakar se općenito bira jer električni bakar visoke-čistoće pruža vrlo visoku provodljivost i podržava kompaktne strujne puteve.



Parametar	Tipično inženjersko razmatranje
Trenutni rejting	5000 A+ kontinuirano ili za{2}}specifičnu aplikaciju
Bakarni materijal	C1100 / bakar visoke provodljivosti
Provodljivost	Do približno 100% IACS za odgovarajući C1100 materijal
Debljina folije	0,1 mm po sloju folije
Struktura zgloba	Više paralelnih bakarnih folija
Glavna funkcija	Kompenzacija toplinske ekspanzije i prijenos struje
Električni gubitak	Određuje se otporom, kontaktnom površinom i distribucijom struje
Inspekcija	Provjere dimenzija, električnog otpora i integriteta zavara



Više-slojna struktura folije raspoređuje mehaničko opterećenje na brojne tanke slojeve bakra. Umjesto prisiljavanja krute bakrene šipke da apsorbira toplinski pomak, pojedinačne folije se savijaju nezavisno.



Ovo je posebno relevantno za snopove elektrolizera, priključke ispravljača, DC sisteme sabirnice i -opremu za peći sa velikom strujom gdje se temperatura provodnika može značajno promijeniti između pokretanja, stabilnog rada i gašenja.



Bakrene folije od 0,1 mm i molekularno difuzijsko zavarivanje bez fluksa

Difuzijski zavareni bakarni šant koristi naslagane bakrene folije koje se spajaju kontrolisanim pritiskom i toplotnom energijom. Cilj je stvoriti metaluršku vezu preko sučelja folije, a ne oslanjati se na poseban lem ili leguru za lemljenje.



Za bakarnu foliju od 0,1 mm, kontrola procesa postaje važna jer je folija dovoljno tanka da stanje površine, ravnost, distribucija pritiska i oksidacija utječe na spojnicu.



Kontrolisani proces difuzije{0}}zavarivanja obično uzima u obzir:

Čistoća bakra i električna provodljivost
Debljina folije i broj slojeva
Čistoća površine prije spajanja
Kontaktni pritisak na cijeloj površini lijepljenja
Temperatura zavarivanja i vrijeme zadržavanja
Lokalna deformacija hrpe folije
Formiranje oksida tokom zagrijavanja
Kontinuitet vezanog{0}}područja
Električni otpor nakon zavarivanja
Mehanička čvrstoća i ponašanje pri zamoru



Rezultirajuća veza ne sadrži konvencionalni sloj lemljenja koji bi mogao uvesti dodatni električni ili termalni interfejs.



Za primjene jakih{0}}struja, cilj je široka metalurška veza sa konzistentnim prijenosom struje kroz projektirano područje preklapanja.

















































































IEC 60269 i IATF 16949-Kontrola procesa zasnovana na visokostrujnim spojevima



Ruta proizvodnje treba da razdvaja kontrolu materijala, formiranje, spajanje i završnu inspekciju. Za industrijske kupce, relevantni dokazi o kvaliteti trebaju biti povezani sa stvarnom primjenom i zahtjevima crteža, a ne sa generičkim certifikatom materijala.



Tipične kontrole uključuju:

Provjera materijala - bakra, debljine i provodljivosti.
Priprema folije - tačnost dimenzija, stanje površine i čistoća.
Kontrola slaganja - broja folija, orijentacije i dizajniranog preklapanja.
Kontrola pritiska, temperature i ciklusa difuzionog zavarivanja -.
Formiranje - konačne dužine proširenja, širine, položaja rupe i geometrije terminala.
Električna inspekcija - mjerenje otpora ili napona-napona.
Mehanički pregled - integriteta zavara i provjera dimenzija.
Konačna QA - CMM inspekcija, vizuelna inspekcija i PPAP dokumentacija{1}}specifična za kupca.



Za sisteme kvaliteta izvedene iz automobila{0}}, IATF 16949 procesna disciplina i dokumentacija PPAP nivoa 3 mogu se primijeniti kada ih odredi kupac. Za projekte industrijskih elektrolizera, plan inspekcije bi umjesto toga trebao biti usklađen s odobrenim crtežom, tehničkom specifikacijom i primjenjivim električnim standardima.



Zatražite besplatnu DFM evaluaciju i ponudu





Kruta bakrena šipka ima definisan koeficijent termičkog širenja. Kada su njegove dvije točke montaže mehanički ograničene, promjena temperature stvara pomak i naprezanje, a ne slobodno kretanje.



Za provodnik dužine L, približno toplotno širenje je:

ΔL = × L × ΔT

gdje:



ΔL=termalni pomak
= koeficijent termičke ekspanzije
L=originalna dužina provodnika
ΔT=promjena temperature



Za bakar, koeficijent je približno 16–17 × 10⁻⁶/K ovisno o materijalu i temperaturnom rasponu.

Na primjer, bakreni provodnik od 500 mm podvrgnut porastu temperature od 100 K može doživjeti otprilike:

ΔL ≈ 0,82 mm

Kruta veza mora prihvatiti ovo kretanje kroz okolnu strukturu, montažne rupe, deformaciju terminala ili naprezanje vodiča. Fleksibilni bakarni dilatacijski spoj umjesto toga uključuje mehaničku usklađenost direktno u električni priključak.



16–17 × 10⁻⁶/K bakrena ekspanzija i termička- kompenzacija ciklusa

Fleksibilni dio je tipično dizajniran kao hrpa tankih bakrenih folija, a ne kao jedna debela bakarna ploča.



Izgradnja	Mehaničko ponašanje	Električni put	Tipično razmatranje aplikacije
Kruta bakrena šipka C1100	Niska fleksibilnost	Direktni provodnik	Fiksna geometrija
Laminirana bakarna folija	Visoka aksijalna fleksibilnost	Paralelne staze od folije	Termičko kretanje
Opleteni bakreni konektor	Visoka fleksibilnost	Više niti	Dinamično kretanje
Difuzijski{0}}zavareni bakarni šant	Fleksibilna folija sa spojenim terminalima	Metalurški spoj velikih{0}}oblasti	Visoko{0}}sistemi jednosmjerne struje



Stog folija omogućava savijanje i aksijalno pomicanje bez potrebe da se cijela terminalna struktura deformira.

Za sabirnicu elektrolizera, dilatacijski spoj bi stoga trebao biti specificiran s više od njegove nazivne struje. Inženjerski crtež treba da definiše:

Kontinuirana struja
Vršna struja
Temperatura okoline
Temperatura provodnika
Očekivani termički ciklus
Maksimalno kretanje
Minimalni radijus savijanja
Geometrija terminalne{0}}otvore
Smjer montaže
Dostupna instalacijska koverta
Potreban električni otpor ili pad napona

5000A+ Gustoća struje i rasipanje topline

Na 5000 A, distribucija struje preko fleksibilnog konektora zavisi od efektivnog provodnog poprečnog-presjeka i geometrije interfejsa.

Povećanje broja slojeva bakarne folije povećava raspoloživu provodnu površinu. Međutim, jednostavno dodavanje folije ne garantuje ujednačenu distribuciju struje.

Terminalni prelaz je posebno važan. Ako struja uđe u snop folije kroz usko područje, lokalna gustina struje može se povećati u blizini prijelaznog područja.

Iz tog razloga, širinu terminala, preklapanje folije, područje zavarivanja i geometriju montažne{0}}otvore treba procijeniti zajedno.



Praktični pregled dizajna bi trebao ispitati:

Struja → terminal → vezana zona → naslaga folija → vezana zona → terminal

umjesto da procjenjujemo presjek folije u izolaciji.



Otpor 20μΩ i gubitak I²R na 5000A

Efekat otpora zgloba postaje značajan pri velikoj struji.



Otpor zglobova	Pad napona na 5000A	Gubitak snage na 5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Ove vrijednosti pokazuju zašto kontaktni otpor i otpor zavara treba uključiti u plan verifikacije projekta.



Smanjenje sa 20 μΩ na 10 μΩ ne smanjuje samo izmjereni pad napona za 50 mV. Na 5000 A, također smanjuje teoretski otporni gubitak za otprilike 250 W na toj vezi.



Stvarne performanse polja također zavise od temperature provodnika, kontaktnog pritiska, stanja površine, oblika struje i geometrije instalacije.



Preuzmite specifikaciju dizajna sabirnice







Sklopovi od tanke bakarne folije zahtijevaju različite kontrole dimenzija od konvencionalnih mašinski obrađenih bakrenih šipki.



Kritične dimenzije nisu ograničene na ukupnu dužinu i širinu. Za ekspanzioni konektor, debljina folije, visina naslaga, ravnost terminala, pozicija rupe, širina zavara i geometrija slobodne{1}}dužine utiču na instalaciju i električne performanse.



±0,01 mm CMM inspekcija za bakrene terminale

Za precizne komponente terminala, odabrane dimenzije se mogu kontrolisati na ±0,01 mm gdje to zahtijevaju odobreni crteži i proizvodne mogućnosti.

CMM inspekcija može potvrditi:

Položaj rupe za montažu{0}}
Širina terminala
Ukupna dužina
Paralelizam
Ravnost
Udaljenost od rupe-do-ivice
Geometrija zavarenog terminala
Formirani profil



Strategija inspekcije treba da pravi razliku između dimenzija koje utiču na električnu instalaciju i dimenzija koje utiču na mehanički zazor.



Na primjer, poziciona tolerancija rupe za montažu{0}}može direktno uticati na poravnanje sklopa, dok dimenzija dužine bez folije{1}}utječe na dostupno termalno kretanje.



C1100 Bakar i C2680 Mesing: Odabir materijala na 100% IACS

Bakar i mesing ne treba tretirati kao zamenljive terminalne materijale.


Nekretnina	C1100 čisti bakar	C2680 Mesing
Električna provodljivost	High; odgovarajuće ocjene mogu se približiti 100% IACS	Niže od C1100
Glavna prednost	Nizak električni otpor	Veća mehanička čvrstoća i ponašanje pri oblikovanju
Visoko{0}}provodnik	Preferirano	Zavisno od aplikacije{0}
Toplotna provodljivost	Visoko	Niže
Tipična upotreba	Sabirnice, folije, ranži	Terminali, strukturni električni dijelovi
Visok{0}}strujni gubitak	Niže za ekvivalentnu geometriju	Više za ekvivalentnu geometriju
Drajver za odabir materijala	Električne performanse	Mehanički/formacijski zahtjevi



Za strujni put od 5000 A+, C1100 je općenito početni materijal kada električna provodljivost dominira dizajnom. Mesing se može uzeti u obzir tamo gde krutost terminala, otpornost na habanje ili zahtevi za oblikovanje opravdavaju njegovu upotrebu.



Konačni izbor treba da se zasniva na električnim, mehaničkim i ekološkim zahtevima kupca.



Dielektrični zahtjevi 15kV/mm za izolovane visoko{1}}strujne sklopove

Kada je fleksibilni bakarni konektor instaliran unutar izolovanog kućišta, izolacija se mora procijeniti odvojeno od bakrenog provodnika.

Mogući sistemi izolacije uključuju:

Epoksidni praškasti premaz
Laminirana polimerna izolacija
PET film
Poliimid film
PVC ili drugi izolacijski materijali{0}}specifični za primjenu



Relevantnu dielektričnu specifikaciju treba navesti kao zahtjev za ispitivanje, a ne pretpostaviti samo iz naziva materijala.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV/mm, zajedno sa debljinom izolacije, puznom stazom, klirensom i starenjem okoline.



Za-opremu za elektrolizer visokog napona, kompletan sklop-ne samo materijal za oblaganje-treba uzeti u obzir tokom kvalifikacije dielektrika.







Ispravljači elektrolizera, sistemi za proizvodnju vodonika i teška oprema za topljenje rijetko dijele identične omote sabirnica. Fleksibilni konektor može stoga zahtijevati pomaknute terminale, nejednake širine terminala, stepenaste naslagane folije, nagnute površine za montažu ili asimetrične ekspanzione dijelove.



Inženjerski proces bi trebao početi s kupčevim crtežom i omotom za instalaciju, a ne nametanjem aplikacije u standardnu ​​geometriju konektora.



5000A+ DFM pregled za offset i asimetrične bakrene šantove

DFM pregled bi trebao ispitati:

Trenutni{0}}smjer ulaska
Područje kontakta terminala
Prečnik rupe i tolerancija položaja
Broj{0}}slojeva folije
Širina folije
Fleksibilna slobodna dužina
Potreban pokret
Smjer savijanja
Terminal offset
Dimenzije zavarenog{0}}područja
Dozvola za ugradnju

Asimetrična konstrukcija može biti električno prihvatljiva uz stvaranje prevelikog mehaničkog naprezanja ako je neutralna os kretanja loše pozicionirana.

Iz tog razloga, mehaničko putovanje i distribuciju električne struje treba pregledati zajedno.



U-Zakivanje i kontrola položaja terminala ±0,01 mm

Tamo gdje bakarni terminali sadrže pomoćne metalne komponente, u-zakivanje, štancanje ili sekundarno oblikovanje mogu se integrirati u proizvodni put.

Tipične kontrole procesa uključuju:

Progresivno žigosanje ili praznjenje
Burr{0}}kontrola visine
Formiranje
U-zakivanje gdje je primjenjivo
Priprema bakarne folije
Difuzijsko zavarivanje
Oblikovanje terminala
Površinska obrada ili izolacija
CMM inspekcija
Električna i mehanička verifikacija

Za precizne žigosane komponente, habanje alata treba pratiti u odnosu na kritične dimenzije, a ne oslanjati se samo na nominalnu izjavu{0}}o vijeka trajanja kalupa.



PPAP nivo 3 i IATF 16949 dokumentacija za količinsku proizvodnju

Za automobilske ili automobilske{0}}projekte, PPAP dokumentacija može uključivati:

Projektni zapisi
Dokumentacija o inženjerskim promjenama
Dijagram toka procesa
PFMEA
Plan kontrole
Analiza mjernog sistema
Dimenzionalni rezultati
Rezultati ispitivanja materijala i performansi
Početne studije procesa
Uzorci proizvodnih dijelova
Odobrenje za izgled gdje je primjenjivo
Nalog za podnošenje dela

PPAP nivo 3 se obično koristi kada kupac zatraži kompletan paket za predaju.

Za industrijske aplikacije elektrolizera i topljenja, dokumentacija se može prilagoditi kupčevom ugovoru o kvaliteti umjesto da se automatski primjenjuje automobilska PPAP struktura.



Zatražite besplatnu DFM evaluaciju i ponudu





Visokostrujni dilatacioni spojevi bi trebali biti validirani u skladu sa stvarnim električnim i mehaničkim načinima kvara u aplikaciji.

Plan inspekcije treba da obuhvati i bakarni materijal i gotov konektor.



5000A+ električnog otpora i temperature-Provjera porasta

Program validacije proizvodnje može uključivati:



Test	Inženjerska svrha
DC otpor	Provjerite otpor provodnika i spojeva
Mjerenje{0}}pada napona	Kvantifikujte električne gubitke pod navedenom strujom
Test{0}}porasta temperature	Procijenite termičke performanse
Termalni biciklizam	Provjerite mehaničku kompenzaciju
Kontrola integriteta šava	Provjerite kontinuitet vezanog-područja
Dimenzionalni pregled	Potvrdite usklađenost crteža
CMM mjerenje	Provjerite kritičnu geometriju
Otpor izolacije	Provjerite električnu izolaciju
Dielektrična otpornost	Provjerite izolacijski sistem
Ispitivanje životne sredine	Procijenite specificirane uslove rada



Tačnu struju, trajanje ispitivanja i granice prihvatljivosti treba utvrditi iz specifikacije proizvoda.



5000A kontinuirana struja i termičko{1}}testiranje

Za konektor za proširenje visoke-korisne sekvence valjanosti je:

Početni otpor → kontrolirano strujno opterećenje → stabilizacija temperature → isključenje → hlađenje → termički ciklus → konačni otpor

Poređenje između početne i post{0}}testne otpornosti može otkriti degradaciju koju jednodimenzionalna inspekcija ne može otkriti.

Konektor koji ostaje dimenzijski prihvatljiv, ali razvija sve veću otpornost interfejsa, može i dalje postati tačka toplotnog kvara tokom dugotrajnog-radnja.


EN 45545 i UL 94 V-0 za izbor izolacije

Za opremu ugrađenu u transportne ili zatvorene električne sisteme, zahtjevi za izolacijom mogu uključivati ​​specifične standarde{0}}usporavanja plamena ili dima/toksičnosti.

Ovisno o konačnoj primjeni, specifikacije se mogu odnositi na:

UL 94 V-0
EN 45545
Zahtjevi za dielektričnu otpornost
Otpor izolacije
Puzna staza i klirens
Temperaturna klasa
Hemijska otpornost
Ekološko starenje

Ove standarde treba dodijeliti prema kategoriji opreme i odredišnom tržištu. Certifikat materijala sam po sebi ne potvrđuje usklađenost gotovog sklopa.





Ispravna konstrukcija ovisi o struji, kretanju, temperaturi, geometriji instalacije i zahtjevima validacije.



Requirement	Preporučeni smjer inženjeringa
5000A+ kontinuirano DC	Više{0}}slojna bakarna folija C1100
Visoko termalno kretanje	Duži fleksibilni slobodni dio
Ograničen prostor za instalaciju	Kompaktna više{0}}slojna geometrija folije
Nizak električni otpor	Visoko{0}}bakar visoke provodljivosti i velika vezana površina
Ponovljeni termalni ciklusi	Fleksibilna folija s kontroliranim kretanjem
Offset tačke montaže	Formirana/asimetrična geometrija terminala
Visoko{0}}naponsko kućište	Definirana izolacija, puzna staza i zazor
Automobilski sistem kvaliteta	IATF 16949 / PPAP nivo 3 kako je navedeno
Precizna geometrija terminala	CMM inspekcija
Spajanje bakra bez fluksa	Molekularno difuzijsko zavarivanje
Zaštita od korozije	Površinski tretman{0}}specifičan za aplikaciju
Visoko mehaničko opterećenje	Optimizacija geometrije terminala i područja zavara



Fleksibilni bakarni ekspanzioni spoj bi stoga trebao biti specificiran kao kompletna elektro-komponenta, a ne samo kao komad fleksibilnog bakra.





Za tačnu procjenu DFM-a, paket za kupovinu treba da sadrži:



Nazivna trajna struja
Maksimalna radna struja
DC ili AC aplikacija
Radni napon
Temperatura okoline
Maksimalna temperatura provodnika
Raspon termičkog{0}}ciklusa
Potreban pokret
Dužina konektora slobodna
Dimenzije terminala
Uzorak rupa
Kvalitet bakra
Debljina folije
Zahtjev za izolacijom
Zahtjev za{0}}površinski tretman
Cilj električnog otpora
Granica{0}}porasta temperature
Količina i godišnja potražnja
Potreban standard inspekcije
PPAP zahtjev
Zahtjevi za pakovanje



Crtež, STEP datoteka ili 2D dimenzionalni crtež dovoljni su za početni pregled proizvodnosti.



Za aplikacije iznad 5000 A, konektor treba procijeniti kao dio kompletnog strujnog puta. Geometrija sabirnica, terminalni interfejsi, montažni hardver i uslovi hlađenja mogu značajno da promene izmereni otpor i porast temperature.





Koje informacije su potrebne za citiranje 5000A+ fleksibilnog bakrenog dilatacijskog spoja?

Navedite nazivnu struju, napon, razred bakra, debljinu folije, dimenzije terminala, -uzorak montažnih rupa, termičko kretanje, temperaturni raspon, zahtjeve za izolacijom i godišnju količinu. 2D crtež ili STEP datoteka omogućava precizniji DFM pregled.



Can 0.1mmbakarna folija zavarena difuznobez lema ili fluksa za lemljenje?

Da. Složene bakarne folije od 0,1 mm mogu se spojiti pomoću kontroliranog molekularnog difuzijskog zavarivanja. Proces koristi pritisak i toplinsku energiju za formiranje metalurške veze bez konvencionalnog lema ili sloja fluksa.



Mogu li se dilatacijske spojnice od bakra prilagođenog{0}}oblikovanog oblika isporučiti s PPAP nivoom 3?

Da. Kada to zahtijeva kupac, proizvodnja se može organizirati oko PPAP Level 3 dokumentacije, uključujući rezultate dimenzija, zapise materijala, tok procesa, PFMEA, kontrolni plan i podatke o validaciji performansi.
