Princip rada solarne fotonaponske proizvodnje energije i sastav sistema

Proizvodnja fotonaponske energije koristi solarne ćelije za direktno pretvaranje sunčeve svjetlosti u električnu energiju na osnovu principa fotonaponskog efekta. Bilo da se koriste samostalno ili povezani na mrežu za proizvodnju električne energije, fotonaponski sistemi za proizvodnju električne energije se uglavnom sastoje od tri glavna dijela: solarnih panela (komponenti), kontrolera i invertera. Uglavnom se sastoje od elektronskih komponenti, ali ne uključuju mehaničke dijelove.

1. Princip rada solarne fotonaponske proizvodnje energije

Proizvodnja solarne fotonaponske energije oslanja se na komponente solarnih ćelija i koristi elektronska svojstva poluvodičkih materijala. Kada sunčeva svjetlost obasjava poluvodički PN spoj, u području barijere PN spoja stvara se snažno ugrađeno elektrostatičko polje, što rezultira barijerom. Neravnotežni elektroni i rupe u tom području ili neravnotežni elektroni i rupe koje se stvaraju izvan područja barijere, ali difundiraju u područje barijere, pod djelovanjem ugrađenog elektrostatičkog polja, kreću se u suprotnim smjerovima i napuštaju područje barijere. Kao rezultat toga, potencijal P regije se povećava, a potencijal N regije smanjuje, čime se stvaraju napon i struja u vanjskom kolu i pretvaraju svjetlosnu energiju u električnu energiju.

2. Sastav solarnog fotonaponskog sistema za proizvodnju energije

1. Komponente solarnih ćelija

Solarna ćelija može proizvesti samo napon od oko 0.5V, što je daleko niže od napona potrebnog za stvarnu upotrebu. Da bi se zadovoljile potrebe praktičnih aplikacija, solarne ćelije moraju biti povezane u komponente. Solarni modul sadrži određeni broj solarnih ćelija povezanih žicama. Na primjer, broj solarnih ćelija na modulu je 36, što znači da solarni modul može generirati napon od približno 17V.

Fizička jedinica koja je zatvorena u solarne ćelije povezane žicama naziva se modul solarne ćelije. Ima određene antikorozivne sposobnosti, otpornost na vjetar, grad i kišu, te se široko koristi u raznim poljima i sistemima. Kada polje primjene zahtijeva veći napon i struju, a jedan modul ne može ispuniti zahtjeve, više modula se može kombinirati u niz solarnih ćelija kako bi se dobio potreban napon i struja.

2. DC/AC inverter

Uređaj koji pretvara jednosmjernu struju u naizmjeničnu. Budući da solarne ćelije emituju istosmjernu struju, a opća opterećenja su AC opterećenja, inverter je neophodan. Prema načinu rada, pretvarači se mogu podijeliti na nezavisne radne pretvarače i pretvarače povezane na mrežu. Samostalni pretvarači se koriste u samostalnim sistemima za proizvodnju energije solarnih ćelija za napajanje nezavisnih opterećenja. Invertori povezani na mrežu koriste se za napajanje energije koju generiraju sistemi za proizvodnju energije solarnih ćelija koji rade na mreži u mrežu. Invertori se mogu podijeliti na pravokutne invertore i sinusne pretvarače prema izlaznom valnog oblika.

3. Dizajn prostorija za distribuciju električne energije

S obzirom da sistem za proizvodnju električne energije priključen na mrežu nema baterije, solarne regulatore punjenja i pražnjenja i distributivne sisteme naizmenične i jednosmerne struje, ako uslovi to dozvoljavaju, inverter sistema za proizvodnju električne energije priključene na mrežu može se postaviti u niskonaponsku distributivnu prostoriju. na tački spojenoj na mrežu. U suprotnom, samo izgradite zasebnu. Dovoljna je niskonaponska razvodna prostorija od 4 do 6 m2.

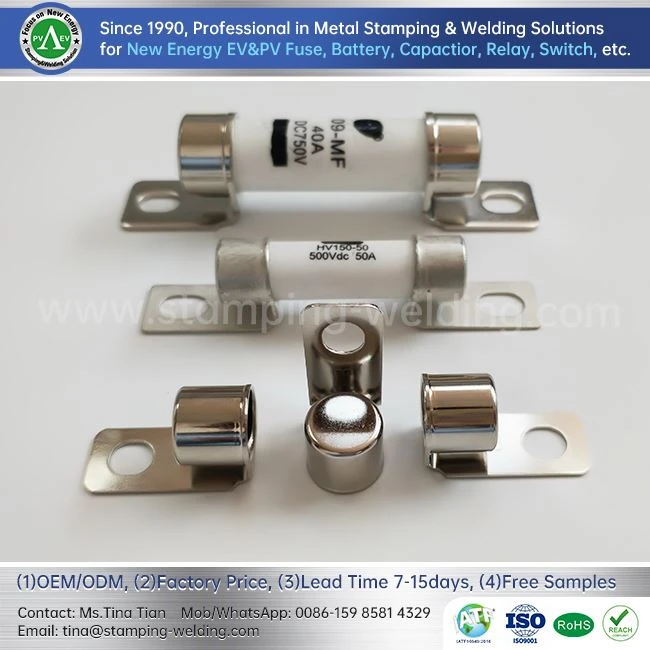

solarni fotonaponski osigurač bakarni kontakt
