Stacked Busbar

uvesti

Naslagane sabirnice, poznate i kao višeslojne sabirnice ili laminirane sabirnice, specijalizirani su tip električne komponente za međusobno povezivanje koja se koristi za efikasno provođenje velikih struja između različitih komponenti ili sekcija unutar električnih sistema. Ove sabirnice se sastoje od više slojeva provodljivih materijala, kao što su bakar ili aluminij, koji su složeni i izolovani jedan od drugog korištenjem visokokvalitetnih izolacijskih materijala, obično u obliku ljepljivih filmova ili izolacijskih listova.

Manufacturing

• Izbor materijala:Proces proizvodnje počinje odabirom visokokvalitetnih provodljivih materijala, kao što su bakar ili aluminij, za slojeve sabirnica. Odabrani materijali trebaju imati odličnu električnu provodljivost i mehanička svojstva.
• Rezanje i oblikovanje:Odabrani provodljivi materijal se reže u željeni oblik i veličinu pomoću preciznih alata za rezanje. Pojedinačni slojevi sabirnica se zatim formiraju kako bi zadovoljili specifične zahtjeve dizajna, kao što su savijanje i oblikovanje kako bi se uklopili u primjenu.
• Priprema izolacionog sloja:Izolacijski materijali, kao što su ljepljive folije ili izolacijske ploče, pripremaju se za izolacijske slojeve između provodnih slojeva. Ovi materijali pružaju električnu izolaciju između naslaganih slojeva sabirnica kako bi se spriječili kratki spojevi.
• Slaganje slojeva:Provodni slojevi i izolacijski slojevi se sklapaju u određenom redoslijedu i slažu jedan na drugi. Tačan broj slojeva i njihov raspored ovise o željenoj nosivosti struje i specifikacijama dizajna.
• lijepljenje:Kako bi se stvorila jaka i pouzdana veza između provodnih slojeva i izolacijskih slojeva, složene sabirnice prolaze kroz proces spajanja. Toplota i pritisak se primjenjuju kako bi se slojevi spojili, osiguravajući sigurnu i robusnu vezu.
• Kompresija i laminacija:Naslagane sabirnice su podvrgnute procesima kompresije i laminacije kako bi se dodatno poboljšala veza između slojeva. Ovaj korak pomaže u osiguravanju odlične toplinske i električne provodljivosti u cijelom sklopu sabirnica.
• CNC obrada:Precizna CNC obrada se koristi da se složene sabirnice obrube do konačnih potrebnih dimenzija i osiguraju glatke i precizne ivice.
• Ispitivanje kvaliteta:Gotove naslagane sabirnice prolaze rigorozno ispitivanje kvaliteta kako bi se osigurale njihove električne performanse, mehanička čvrstoća i termičke sposobnosti. Različita ispitivanja, kao što su strujni kapacitet, otpornost izolacije i ispitivanje temperature, provode se kako bi se provjerila pouzdanost sabirnica.
• Završna obrada:Ovisno o primjeni i zahtjevima okoliša, složene sabirnice mogu biti podvrgnute dodatnim površinskim tretmanima ili premazima kako bi se poboljšala otpornost na koroziju i toplinske performanse.
• Pakovanje:Nakon što naslagane sabirnice prođu sva ispitivanja kvaliteta i inspekcije, pažljivo se pakuju i pripremaju za otpremu kupcima ili dalju montažu u električne sisteme.

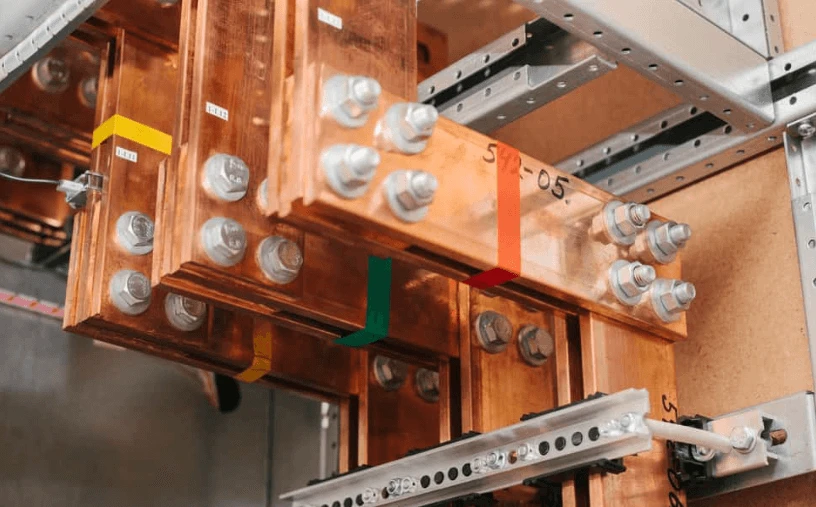

Funkcije

• Visok strujni kapacitet:Primarna funkcija naslaganih sabirnica je prenošenje i distribucija velikih struja između različitih komponenti ili sekcija električnih sistema. Složeni dizajn omogućava paralelni tok struje kroz više provodnih slojeva, omogućavajući sabirnicama da efikasno podnose veću gustinu struje.
• Smanjeni otpor:Koristeći više provodljivih slojeva, složene sabirnice mogu smanjiti ukupni otpor električne veze. Manji otpor dovodi do manjeg gubitka energije kao toplote i povećava ukupnu energetsku efikasnost sistema.
• Poboljšane termičke performanse:Naslagana konfiguracija sabirnica pomaže u efikasnijem rasipanju topline. Paralelni tok struje kroz više slojeva ravnomjerno raspoređuje toplinu, smanjujući porast temperature tokom rada velike struje i sprječavajući pregrijavanje.
• Optimizacija prostora:Složene sabirnice omogućavaju kompaktan i prostorno efikasan dizajn, što ih čini idealnim za aplikacije sa ograničenim prostorom. Njihova visoka nosivost struje omogućava korištenje manjeg broja sabirnica u odnosu na tradicionalne jednoslojne sabirnice.
• Smanjenje težine:Lagana konstrukcija naslaganih sabirnica doprinosi smanjenju težine u cjelokupnom električnom sistemu, posebno u aplikacijama gdje je težina kritičan faktor, kao što su električna vozila i svemir.
• Prilagodba i fleksibilnost:Složene sabirnice nude veću fleksibilnost u dizajnu i prilagođavanju. Proizvođači mogu prilagoditi broj slojeva, dimenzija i materijala kako bi zadovoljili specifične trenutne zahtjeve i uklopili jedinstvene potrebe različitih aplikacija.
• Poboljšana pouzdanost:Upotreba visokokvalitetnih izolacijskih materijala između provodnih slojeva osigurava električnu izolaciju, minimizirajući rizik od kratkih spojeva i povećavajući ukupnu pouzdanost i sigurnost električnog sistema.
• Poboljšana distribucija struje:Naslagane sabirnice osiguravaju ujednačenu distribuciju struje kroz sve provodne slojeve, smanjujući rizik od vrućih tačaka i osiguravajući dosljedne performanse u aplikacijama velike snage.
• Rukovanje visokim naponom:Složeni dizajn omogućava efikasno rukovanje visokim naponima, što ih čini pogodnim za aplikacije koje zahtevaju prenos i distribuciju energije visokog napona.
• Skalabilnost:Složene sabirnice se lako skalabile kako bi se prilagodile različitim zahtjevima za snagom i trenutnim zahtjevima u različitim primjenama, što ih čini raznovrsnim komponentama u širokom rasponu industrija.

aplikacije

• Električna vozila (EVs):Naslagane sabirnice se koriste u baterijama električnih vozila za efikasnu distribuciju velikih struja između pojedinačnih baterija. Njihov kompaktan i lagan dizajn omogućava optimalno korištenje prostora i poboljšano upravljanje toplinom, doprinoseći performansama i rasponu električnih vozila.
• Sistemi obnovljivih izvora energije:U solarnim i vjetroelektranskim instalacijama, složene sabirnice se koriste u pretvaračima energije i sistemima za pohranu energije za rukovanje visokim strujama koje nastaju tokom konverzije i skladištenja energije. Njihova mala otpornost i efikasna termička svojstva doprinose pouzdanom prijenosu i skladištenju energije.
• Industrijski energetski sistemi:Složene sabirnice se koriste u različitim industrijskim aplikacijama, uključujući motorne pogone, UPS sisteme i ploče za distribuciju energije. Njihov veliki strujni kapacitet i dizajn koji štedi prostor čine ih pogodnim za rukovanje zahtjevnim zahtjevima za napajanjem u industrijskim okruženjima.
• Data centri:Data centri se oslanjaju na naslagane sabirnice za efikasnu distribuciju energije unutar serverskih rekova i jedinica za distribuciju energije. Kompaktan dizajn naslaganih sabirnica pomaže u optimizaciji prostora i minimiziranju nereda kablova, poboljšavajući protok zraka i efikasnost hlađenja.
• Vazduhoplovstvo i avijacija:Naslagane sabirnice se koriste u vazduhoplovstvu i vazduhoplovstvu za distribuciju energije unutar sistema aviona i svemirskih letelica. Njihov lagan i efikasan dizajn doprinosi smanjenju težine i ukupnoj energetskoj efikasnosti.
• Sistemi za skladištenje energije:Naslagane sabirnice igraju ključnu ulogu u sistemima za skladištenje energije velikih razmjera, kao što su instalacije baterija u mreži. Njihova sposobnost da podnose velike struje i efikasna distribucija energije osigurava pouzdan i stabilan rad sistema za skladištenje energije.
• Telekomunikacioni sistemi:Telekomunikacioni tornjevi i mrežna oprema koriste naslagane sabirnice za efikasnu distribuciju energije i upravljanje visokim strujama u rezervnim sistemima napajanja. Njihov kompaktan dizajn i termalne performanse su od suštinskog značaja za pouzdane i kontinuirane komunikacijske usluge.
• industrijska automatizacija:Naslagane sabirnice se koriste u sistemima industrijske automatizacije za efikasan prenos energije između različitih komponenti i opreme. Njihova visoka nosivost struje i kompaktan dizajn doprinose ukupnoj efikasnosti procesa automatizacije.
• Pomorske i Offshore aplikacije:Naslagane sabirnice se koriste u pomorskim plovilima i instalacijama na moru za rukovanje velikim strujama u različitim sistemima distribucije energije, uključujući pogon, proizvodnju energije i upravljačke sisteme.
• Elektronika visokih performansi:Naslagane sabirnice nalaze primjenu u elektronskim uređajima visokih performansi, kao što su pretvarači snage, motorni pogoni i serveri velike snage, gdje su efikasna distribucija energije i upravljanje toplinom od ključne važnosti.

Naša firma se bavi prodajom raznih sabirnica i ostalih pratećih proizvoda. Ako vam bilo šta treba, slobodno nas kontaktirajte i mi ćemo vam odgovoriti u najkraćem mogućem roku!
