Koja je razlika između niklovanog bakra i kalajisanog bakra?

Funkcija:Sve vrste premaza imaju zajedničku prednost, koja može biti antikorozivna (poboljšati antioksidacionu sposobnost) i imati dekorativnu ulogu.

niklovani bakar:Nakon galvanizacije, ima dobru hemijsku stabilnost u atmosferi i alkalnom rastvoru, nije lako promeniti boju, oksidira se iznad 600 stepeni Celzijusa, ima visoku tvrdoću i lako se polira. Nedostatak je poroznost, a površina niklovane izgleda svjetlije. Na ruci je glatko. Ima relativno jaku adheziju i otpornost na habanje.

Bakarno kalajisanje:Ima visoku hemijsku stabilnost, gotovo je nerastvorljiv u razblaženim rastvorima sumporne kiseline, azotne kiseline i hlorovodonične kiseline i ima dobre performanse zavarivanja. Kalitar štiti od elektromagnetnih smetnji. One kalajisane izgledaju bijele, ne baš lijepog izgleda, a kada ih dodirnete rukama ostat će sloj tamnosive limene pjene.

primjena:

Ovisno o primjeni, može se odabrati nikl ili kalaj.

1. Ako se radi o dijelu izgleda, općenito birajte niklovanje, koje je glatko i lijepo i ne mijenja boju nakon testiranja na visokim temperaturama.

2. Ako se traži jaka električna provodljivost, površinu bakrene šipke treba kalajisati.

3. Ako se radi o unutrašnjoj komponenti, kao što je EMI štit na PCB ploči, sav je kalajisan (bačva), a neki od donjih slojeva su prvo niklovani, a zatim kalajisani.

Slijedi uporedni test promjene provodljivosti prije i nakon kalajiranja i niklovanja bakarnih šipki:

1. Test promjene provodljivosti prije i nakon kalajisanja bakrenih šipki:

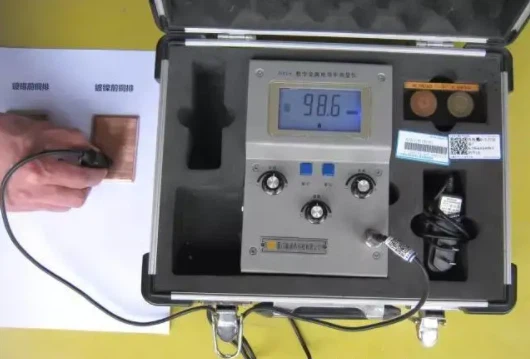

Slika 1: Provodljivost bakrene šipke prije kalajisanja je 98,6 posto IACS

Slika 2: Provodljivost bakrene šipke nakon kalajisanja veća je od 98,6 posto IACS, što je nešto više od one prije kalajisanja (srednji gumb se također može podesiti)

2. Test promjene provodljivosti prije i nakon niklovanja bakarnih šipki:

Slika 3: Provodljivost bakrene šipke prije niklovanja je 98,6 posto IACS

Slika 4: Provodljivost bakrene šipke nakon niklanja je 75,8 posto IACS, što je 22,8 posto IACS niže od one prije kalajiranja

Iz gornjih rezultata ispitivanja promjene provodljivosti bakrenih šipki prije i nakon kalajiranja i niklovanja, pokazuje se da kada su dva uzorka bakrene šipke od istog materijala, vodljivost površine bakrene šipke lagano raste nakon kalajisana, dok površina bakrene šipke provodi struju nakon niklanja. Stopa je značajno smanjena za 22,8 posto IACS, odnosno performanse provodljivosti su smanjene za 23 posto. Stoga se toplo preporučuje da se površina bakrene šipke tretira limom kao najboljom politikom. Ako morate odabrati proces niklovanja s boljom svjetlinom, bakarna šipka mora biti smanjena.
