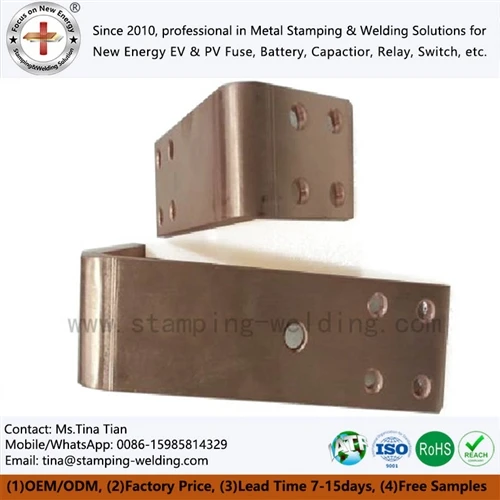

Sabirnice za uzemljenje i distribuciju energije u tranzitnim tranzitnim i vučnim trafostanicama

Za 750V i 1500V DC sisteme za vuču šine, sabirnica mora istovremeno kontrolirati puteve-struja kvara, toplinski porast, mehaničke sile i izolacijski razmak. Tranzitna sabirnica za uzemljenje željeznice nije samo bakrena traka: njen poprečni-presjek, otpor spojeva, geometrija montaže, površinska obrada i izolacijski sistem moraju biti usklađeni s vučnim povratom i arhitekturom uzemljenja definiranom za instalaciju. EN 50122-1 se bavi električnom sigurnošću, uzemljenjem i povratnim krugom za fiksne željezničke instalacije, dok EN 50122-2 rješava efekte lutajućih struja u DC vučnim sistemima.







Vučna trafostanica distribuira jednosmjernu struju kroz provodnike velike-strujne struje, istovremeno osiguravajući kontrolirane puteve za zaštitno spajanje i struju kvara. Sabirnice za uzemljenje i distribuciju struje stoga imaju različite električne funkcije čak i kada su proizvedene od sličnih vrsta bakra.



Za tranzitnu tranzitnu sabirnicu za uzemljenje, pregled dizajna bi trebao početi s kompletnom strujnom putanjom, a ne sa nominalnim naponom sistema. Inženjer treba da definiše:



750V ili 1500V DC napon sistema i primjenjiva koordinacija izolacije.
Kontinuirana radna struja, uključujući smanjenje{0}}temperature okoline.
Očekivana struja kratkog-struja, trajanje kvara i vrijeme čišćenja zaštitnog{1}}uređaja.
Poprečni-bakarni presjek, razmak sabirnica i konfiguracija paralelnog-provodnika.
Otpor zgloba, prednaprezanje vijaka i stanje kontaktne{0}}površine.
Topologija uzemljenja i vezivanja prema projektu vučne instalacije.
Puzna staza i razmak pri maksimalnom radnom naponu.
Mehanički razmak nosača protiv elektrodinamičkih sila tokom kratkih spojeva.
Zaštita od korozije za bakrene, obložene interfejse i montažni hardver.

EN 50122-1 posebno pokriva električnu sigurnost, uzemljenje i povratni krug za fiksne željezničke instalacije. Za DC sisteme vuče, kontrola lutajuće struje takođe zahteva razmatranje prema EN 50122-2.





Za aplikacije sa jakom-vučenjem, C1100 čisti bakar se često bira gdje električna provodljivost i toplinske performanse dominiraju pri odluci o materijalu. Uobičajeni cilj provodljivosti za bakar visoke -provodljivosti je 100% IACS.



Međutim, stvarna temperatura sabirnica nije određena samo provodljivošću. Otpor zgloba, kontaktni pritisak, stanje površine, geometrija provodnika i rasipanje toplote mogu postati dominantne varijable.



Varijabla dizajna	Inženjersko razmatranje	Tipična kontrola proizvodnje
C1100 bakar	Visoka električna provodljivost	Certifikat materijala i provjera kvaliteta
Područje poprečnog presjeka	Određuje gustinu struje i toplotni porast	Crtež{0}}kontrolisane dimenzije
Otpor zglobova	Utječe na lokalizirano grijanje	Kontaktirajte-inspekciju otpora
Ravnost sabirnica	Utiče na podršku i zajednički kontakt	Merenje ravnosti
Položaj rupe	Kontroliše poravnanje sklopa	CMM / optička inspekcija
Površinska obrada	Kontroliše koroziju i stabilnost interfejsa	Kontrola debljine premaza/prevlake
Stanje ivice	Sprečava oštećenje izolacije	Skidanje ivica i vizuelni pregled



Za velike bakrene šipke, mala greška u dimenzijama može se akumulirati na nekoliko spojnih točaka. Nagib rupe, ugao savijanja, širina proreza i referentne tačke montaže bi se stoga trebalo kontrolisati iz istog sistema referentnih vrednosti.







Sabirnica može zadovoljiti svoje zahtjeve za kontinuiranom-strujom i još uvijek otkazati tokom kratkog spoja. Elektromagnetska sila između paralelnih provodnika brzo raste sa strujom kvara, čineći razmak između nosača, orijentaciju provodnika i čvrstoću zatvarača dijelom električnog dizajna.



Za pojednostavljeni raspored paralelnih{0}}provodnika, elektromagnetna sila je približno proporcionalna proizvodu trenutnih struja:



gdje I predstavlja struju, a d predstavlja razmak provodnika.



Stvarni dizajn kratkog-sklopa mora koristiti sistem-specifičnu potencijalnu struju kvara, talasni oblik, geometriju provodnika i vrijeme čišćenja zaštite. Kvar od 25 kA i kvar od 50 kA ne mogu se tretirati kao jednostavan dvostruki-problem mehaničkog dizajna jer vršna asimetrična struja može premašiti RMS vrijednost kratkog-spoja.



Iz tog razloga, crtež sabirnica treba da definiše:

Razmak nosača u mm.
Debljina i širina bakra u mm.
Struja kratkog{0}}a u kA RMS.
Maksimalna otporna struja gdje je navedeno.
Trajanje greške u ms.
Vrsta pričvršćivača i moment zatezanja.
Izolacijski potporni materijal i mehanička ocjena.
Minimalni razmak između provodnika-od-i provodnika-od-od tla.





Tehnologija povezivanja određuje lokalni otpor i toplinsku distribuciju.



Metoda spajanja	Glavna aplikacija	Inženjerska kontrola	Glavni rizik
Vijčani spoj	Uklonjivi priključci trafostanice	Moment i kontaktni pritisak	Povećanje otpora zglobova
Otporno zavarivanje	Ponavljajuće spajanje bakrenih komponenti	Struja, sila i vrijeme zavarivanja	Deformacija{0}}utjecala toplinom
Otpornost na srebrno lemljenje	Bakar/kontaktni sklop	Kontrola temperature lemljenja i punjenja	Nepotpuno vlaženje
Lasersko zavarivanje	Kompaktni Cu-do-Cu ili Cu{2}}Al sklopovi	Snaga zraka, brzina i fokusna pozicija	Varijacija poroznosti/penetracije
Molekularno difuzijsko zavarivanje	Laminirani interfejsi visokog{0}}integriteta	Pritisak, temperatura i priprema površine	Kontaminacija interfejsa



Za bakrene sabirnice, spoj treba ocijeniti kao električni interfejs, a ne samo kao mehaničku vezu. Mapiranje kontaktnog otpora, termalna slika pod reprezentativnim strujnim i metalografskim pregledom mogu identificirati lokalizirano zagrijavanje koje možda neće biti vidljivo tokom inspekcije dimenzija.



Zatražite besplatnu DFM evaluaciju i ponudu





Kritični parametar dizajna za vučnu sabirnicu nije samo njen nazivni kapacitet. Proizvodni crtež mora definirati kako se provodnik ponaša tijekom normalnog rada i kvara.



25–50 kA Struja kvara i elektrodinamičko opterećenje

Tokom kratkog spoja, susjedni provodnici doživljavaju privlačne ili odbojne elektromagnetne sile ovisno o smjeru struje. Ove sile se prenose direktno na izolacione nosače, montažne vijke i bakrene krivine.



Praktični pregled dizajna sabirnica bi stoga trebao ispitati cijeli lanac opterećenja:

Bakarni provodnik → priključna tačka → pričvrsni element → izolacioni nosač → struktura ormara/trafostanice

Ako je potporni sistem previše fleksibilan, bakar se može pomaknuti dovoljno da smanji izolacijski zazor. Ako je sabirnica kruto ograničena bez odgovarajućeg rasterećenja naprezanja, toplinsko širenje može prenijeti prekomjernu silu na priključne točke.



Za sklopove sa velikom strujom{0}}trebalo bi kontrolirati sljedeće dimenzionalne karakteristike:



Parametar	Primjer inženjerske kontrole
Debljina bakra	Za{0}}specifičan crtež, obično mm{1}}kontrola nivoa
Širina sabirnice	Specifičan crtež{0}
Prečnik rupe	±0,05 mm ili zahtjev za crtanje
Hole pitch	±0,05–0,10 mm u zavisnosti od montaže
Ugao savijanja	±1 stepen ili zahtjev za crtanje
Ravnost	Specifičan crtež{0}
Visina burra	Kontrolisano nakon štancanja
Debljina prevlake	Specifikacija{0}}zavisna
Otpor zglobova	Vrijednost prihvatljivosti{0}}specifične za projekat



Gore navedene vrijednosti su primjeri{0}}kontrole proizvodnje, a ne univerzalne željezničke granice prihvatljivosti. Konačna specifikacija mora pratiti proračun vučnog-sistema i crtež kupca.





Odabir materijala treba slijediti električnu i mehaničku funkciju svake komponente.



Nekretnina	C1100 čisti bakar	C2680 Mesing
Električna provodljivost	High; uobičajeno specificirano do 100% IACS	Znatno niže od čistog bakra
Primarna prednost	Provođenje struje i toplotna provodljivost	Mehanička čvrstoća i sposobnost oblikovanja
Tipična uloga sabirnice	Glavni provodnik napajanja	Hardver / formirana pomoćna komponenta
Otporno grijanje	Niže za ekvivalentni poprečni-presjek	Više
Ponašanje štancanja	Zahtijeva kontrolu procesa za debele rezove	Generalno povoljno
Visoka{0}}distribucija struje	Poželjno tamo gdje dominira nizak otpor	Obično nije prvi izbor
Površinska obrada	Kalaj/nikl/srebro u zavisnosti od interfejsa	Kalaj/nikl/druga specificirana završna obrada



C1100 sabirnica se može mehanički štancati, CNC mašinski obrađivati, savijati, bušiti ili laserski obraditi. Za -proizvodnju velikog obima, progresivno štancanje i automatsko oblikovanje mogu smanjiti varijacije u dimenzijama kada je geometrija prikladna za proces baziran na kalupu{3}}.



Progresivno štancanje i CMM inspekcija na ±0,01 mm

Kompleksne sabirnice za uzemljenje i{0}}distribuciju struje mogu kombinovati:

Probijanje rupa.
Zarezi i prorezi.
Formirane krivine.
Reljefne karakteristike.
Kontaktirajte prste.
Reference za montažu.
Zone{0}}površinske obrade.



Za ponavljajuće geometrije, progresivno štancanje može integrirati operacije probijanja i oblikovanja. Kritične karakteristike bi tada trebale biti provjerene pomoću CMM inspekcije ili namjenskih mjerača.



Toleranciju od ±0,01 mm treba specificirati samo tamo gdje to zahtijeva funkcionalni interfejs. Primjena ultra-uskih tolerancija na svaku karakteristiku povećava troškove alata bez nužnog poboljšanja električnih performansi.



Plan inspekcije treba da klasifikuje dimenzije na:

CTQ dimenzije - koje direktno utiču na električnu ili mehaničku montažu.
Dimenzije sučelja - koje odgovaraju terminalima, izolatorima ili pričvršćivačima.
Referentne dimenzije - koje kontroliraju nizvodno sklapanje.
Ne-dimenzije - kontrolisane za crtanje, ali ne zahtijevaju pretjeranu preciznost.

Ovaj pristup usklađuje inspekciju proizvodnje sa stvarnim rizikom montaže.





Za primenu na železnici, izbor izolacije se ne može odvojiti od požara. Trenutna lista BSI identifikuje BS EN 45545-2:2020+A1:2023 kao trenutno izdanje za zahtjeve za ponašanje materijala i komponenti koje se koriste na željezničkim vozilima pri požaru. Standard utvrđuje zahtjeve za reakciju-na požar prema primjenjivim nivoima opasnosti i skupovima zahtjeva.



Za električne ormare, opremu za vuču i izolirane sklopove sabirnica, specifikacija može kombinirati:

Izolacija{0}}otporna na plamen.
Niske performanse dima.
Zahtjevi bez halogena{0}}u materijalu gdje su navedeni.
Dielektrična čvrstoća.
Puzna udaljenost.
Razmak.
Otpornost na temperaturu.
Otpor na praćenje.
Mehaničko zadržavanje.

Izraz "bez halogena-" ne treba tretirati kao ekvivalent EN 45545 usklađenosti. EN 45545-2 je okvir za klasifikaciju i ispitivanje, a primenljivi skup zahteva zavisi od primene na železnici, kategorije vozila i nivoa opasnosti.



UL 94 V-0 i EN 45545 Procjena protupožarnih performansi

UL 94 V-0 i EN 45545-2 bave se različitim okvirima usklađenosti. Materijal sa UL 94 V-0 klasifikacijom ne treba automatski biti predstavljen kao usklađen sa EN 45545.



Requirement	UL 94 V-0	EN 45545-2
Primarni opseg	Klasifikacija zapaljivosti plastike	Ponašanje željezničkih vozila u požaru
Aplikacija	Nivo zapaljivosti materijala{0}	Zahtjevi za{0}}specifične materijale/komponente za željeznicu
Procjena dima	Nije ekvivalentno željezničkoj klasifikaciji	Uključeno u primjenjive zahtjeve
Toksičnost	Nije direktna zamjena	Relevantno za primjenjive skupove zahtjeva
Nivo opasnosti od željeznice	Nije definisano	Definisano kroz EN 45545 okvir
Upotreba nabavke	Skrining materijala	Specifikacija željezničke usklađenosti



Za sklop vučnih sabirnica, specifikacija izolacije bi stoga trebala identificirati tačan materijal, debljinu, primjenu, izvještaj o ispitivanju i primjenjive zahtjeve EN 45545 umjesto da se oslanja na generički opis "zapaljivo-usporivača".



Epoxy Powder Coating and >15 kV/mm Dielektrična čvrstoća

Epoksidni praškasti premaz može osigurati izdržljiv izolacijski sloj na metalnim komponentama kada se kontrolira debljina premaza, priprema površine i očvršćavanje.



Relevantne inženjerske varijable uključuju:

Debljina premaza u µm.
Čistoća podloge.
Hrapavost površine.
Temperatura očvršćavanja.
Vrijeme izlječenja.
Adhezija.
Probojna čvrstoća dielektrika.
Pokrivenost ivica.
Rupe i otkriveni metal.
Dugotrajno-termalni ciklus.



A specified dielectric breakdown value such as >15 kV/mm treba tretirati kao specifikaciju materijala ili sistema koja mora biti verifikovana primenjivom metodom ispitivanja. Ne treba ga predstavljati kao univerzalni zahtjev EN 45545.







Prethodno{0}}izbušene sabirnice smanjuju rad na instalaciji i pružaju ponovljive lokacije povezivanja za vučne ormare, DC razvodne uređaje i sklopove za distribuciju energije. Šema rupa treba biti dizajnirana zajedno sa geometrijom izolacijskog nosača, a ne dodati nakon što je dizajn vodiča završen.



Prethodno{0}}Izbušena geometrija sabirnice C1100 i pozicija rupe ±0,05 mm

Unaprijed-izbušena bakrena šipka trakcione trafostanice obično uključuje rupe za montažu, rupe za terminale, utore ili otvore za povezivanje.

Kritički odnos je:



Šablon rupa → položaj oslonca → terminalni položaj → nulta vrijednost kućišta

Ako se ove četiri reference ne kontroliraju iz istog sistema podataka, tolerancije instalacije se mogu akumulirati.

Za automatizovanu ili polu{0}}automatsku montažu, položaj rupe se može kontrolisati pomoću:

Matrica za progresivno štancanje.
CNC probijanje.
Lasersko rezanje.
CNC obrada.
Namenski uređaj za bušenje.

CMM inspekcija je prikladna za prvu-verifikaciju složenih trodimenzionalnih-sabirnica, posebno kada krivine mijenjaju prostorni položaj montažnih rupa.



Izolacijski nosači na 1500V DC i kontrolirani razmak

Izolacijski nosači obavljaju tri funkcije:

Održavajte položaj provodnika.
Oduprite se elektrodinamičkom pokretu tokom kvarova.
Održavajte električnu razdvojenost u normalnim i nenormalnim uvjetima.



Za sklop od 1500V DC, potrebni razmak i puzna staza ne mogu se dodijeliti samo iz napona. Oni zavise od izolacionog sistema, uslova zagađenja, karakteristika materijala, nadmorske visine, kategorije prenapona i važećih željezničkih/električnih standarda.



Crtež bi stoga trebao definirati potrebne minimalne udaljenosti umjesto da dozvoli dobavljaču da ih proizvoljno odabere.



Metro Power Interconnect sklop sa integrisanim karakteristikama za montažu



Metro Power Interconnect sklop može kombinovati:

C1100 bakrene sabirnice.
Laminirane sabirnice.
Sučelji od kalaja-ili ponikla-.
Izolacijski nosači.
Prethodno{0}}izbušene rupe za montažu.
Vijčani terminali.
Laserski{0}}zavarene podkomponente.
Epoksidna izolacija u prahu.
Identifikacione oznake.



Za željezničku opremu{0}}velike zapremine, integracija ovih funkcija u jedan kontrolirani sklop može smanjiti broj labavih komponenti i poboljšati ponovljivost instalacije.



Zatražite besplatnu DFM evaluaciju i ponudu







Iako željeznički projekti nisu automatski regulirani IATF 16949, sistem kontrole proizvodnje u automobilskoj{1}}klasi može pružiti koristan okvir za disciplinu procesa, sljedivost i kontrolu dimenzija kada dobavljač također opslužuje EV i industrijske kupce.



Za proizvodnu tranzitnu tranzitnu sabirnicu za uzemljenje, paket kvaliteta može uključivati:

Certifikat materijala.
RoHS / REACH dokumentacija gdje je navedeno.
Inspekcija prvog članka.
CMM dimenzionalni izvještaj.
Izvještaj o debljini sloja.
Merenje električnog otpora.
Merenje debljine premaza.
Ispitivanje dielektrične otpornosti.
Test prionjivosti za praškasti premaz.
Zapisi parametara zavarivanja.
Metalografski poprečni-presjek za zavarene spojeve.
PPAP Nivo 3 dokumentacija gdje je to ugovorom potrebno.

CMM ±0,01 mm Inspekcija i CTQ sljedivost

Kritične-za-karakteristike kvaliteta trebaju biti direktno povezane s planom inspekcije.



CTQ	Metoda mjerenja	Tipična kontrolna svrha
Položaj rupe	CMM / optički sistem	Poravnanje montaže
Debljina	Mikrometar / mjerač debljine	Trenutni kapacitet i uklapanje
Ravnost	CMM / površinska ploča	Kontakt za podršku
Ugao savijanja	CMM / mjerač kuta	Čišćenje kabineta
Debljina prevlake	XRF	Interfejs korozija/kontakt
Otpor kontakta	Mjerenje sa četiri{0}}žice	Električni gubitak
Debljina premaza	Mjerač vrtložne struje	Konzistencija izolacije
Dielektrična otpornost	Zdravo{0}}pot tester	Električna izolacija
Probijanje zavara	Metalografija/sekcija	Integritet zgloba



Kod jakih{0}}priključaka, električnu inspekciju ne treba zamijeniti pregledom dimenzija. Sabirnica može zadovoljiti svaku dimenziju crteža i još uvijek pokazati preveliki otpor interfejsa.



PPAP nivo 3 dokumentacija za OEM proizvodnju

Kada korisnik zahtijeva PPAP nivo 3, podnošenje može uključivati:



Projektni zapisi.
Dokumentacija o inženjerskim promjenama.
Dijagram toka procesa.
PFMEA.
Plan kontrole.
MSA studije gdje je primjenjivo.
Dimenzionalni rezultati.
Rezultati ispitivanja materijala i performansi.
Podaci o početnim sposobnostima procesa.
Kvalificirana laboratorijska dokumentacija.
Uzorci proizvodnih dijelova.
Nalog za podnošenje dela.



Tačan sadržaj podnošenja treba da prati korisnički PPAP priručnik i ugovorne zahtjeve.





Praktični razvojni slijed za prilagođene sabirnice je:



Pregled 2D/3D crteža → DFM analiza → potvrda materijala → prototip/T1 uzorak → validacija dimenzija → električno testiranje → puštanje alata → pilot proizvodnja → PPAP → masovna proizvodnja



Za žigosane sabirnice, DFM pregled bi trebao identificirati:

Minimalni radijus savijanja.
Smjer zrna gdje je primjenjivo.
Smjer burr.
Piercing sekvenca.
Pristup alatu.
Omjer otpada.
Formiranje smetnji.
Zahtjevi za oblaganje.
Deformacija nakon{0} obrade.



Za zavarene sklopove, pregled treba dodatno identificirati pristup zavaru, unos topline, metodu stezanja, preklapanje spoja, stanje površine i metodu inspekcije.



Cilj nije jednostavno proizvesti bakrenu šipku. To je uspostavljanje ponovljivog proizvodnog procesa u kojem električne, mehaničke i izolacijske karakteristike ostaju unutar dogovorenih specifikacija od T1 uzoraka kroz serijsku proizvodnju.



ISO 14001 i kontrolirana proizvodnja bakra

Prerada bakra takođe zahteva kontrolu korišćenja materijala, hemijskog tretmana, otpadnih voda, procesa oblaganja i proizvodnog otpada.



Tamo gdje je potreban sistem upravljanja okolišem, ISO 14001 može pružiti okvir upravljanja za ove proizvodne aktivnosti.



Za timove za nabavku, ekološku dokumentaciju treba odvojiti od dokaza o{0}}učinku proizvoda. Certifikacija ISO 14001 sama po sebi ne dokazuje provodljivost bakra, dielektričnu čvrstoću ili klasifikaciju požara na željeznici.



Kontrolna lista tehničkih specifikacija za 750V/1500V DC vučne sabirnice

Prije objavljivanja narudžbenice za tranzitnu tranzitnu sabirnicu za uzemljenje ili bakrenu šipku za vučnu podstanicu, inženjerski paket bi trebao definirati:



Napon sistema: 750V DC / 1500V DC.
Kontinuirana struja: A.
Očekivana struja kratkog -spoja: kA RMS.
Vršna struja kratkog{0}}spoja: kA, gdje je primjenjivo.
Trajanje greške: ms.
Kvalitet bakra: C1100 / specificirani ekvivalent.
Provodljivost: cilj kao što je 100% IACS, gdje je primjenjivo.
Poprečni-presjek: širina × debljina.
Šablon rupa: datum{0}}kontrolisan.
Geometrija savijanja: ugao i radijus.
Površinska obrada: kalaj/nikl/srebro/goli bakar.
Izolacija: epoksidni prah / livena izolacija / drugi specificirani sistem.
Dielektrični zahtjevi: specifičan za-projekat, sa metodom ispitivanja.
Zahtjevi protiv požara: primjenjivi zahtjevi EN 45545.
Puzna staza i zazor: izračunate vrijednosti projekta.
Razmak nosača: zasnovan na mehaničkom opterećenju kratkog-spoja.
Inspekcija: CMM, električni otpor, premaz i dielektrična ispitivanja.
Dokumentacija: FAI / PPAP nivo 3 gdje je potrebno.
Sljedivost: serija materijala, proizvodna serija i evidencija o inspekciji.



Najpouzdanija specifikacija nabavke povezuje svaki zahtjev sa mjerljivom karakteristikom, metodom inspekcije i kriterijem prihvatljivosti. Ovo sprječava termine kao što su "visoka provodljivost", "otporan na vatru" ili "teška{1}}izrada" da zamjene inženjerska ograničenja.





Koji dokumenti su obično potrebni za proizvodnju vučnih sabirnica PPAP nivoa 3?

PPAP nivo 3 obično zahtijeva dokumentaciju o dizajnu, tok procesa, PFMEA, kontrolni plan, rezultate dimenzija, zapise o ispitivanju materijala/performanse, MSA gdje je primjenjivo, dijelove uzoraka i PSW. Prednost imaju-specifični PPAP zahtjevi korisnika.



Koliko je potrebno T1 prototipu za prilagođenu bakarnu sabirnicu C1100?

Vrijeme T1 ovisi o geometriji, zahtjevima alata i površinskoj obradi. Jednostavni laserski-prototipovi ili CNC prototipovi se mogu proizvesti bez progresivne matrice, dok složene utisnute sabirnice zahtijevaju razvoj alata prije nego što reprezentativni T1 dijelovi budu dostupni.



Kako jebakarna sabirnicadebljina oplata provjerena tokom proizvodnje?

Debljina kalaja, nikla ili srebra može se provjeriti pomoću XRF-a ili druge validirane metode{0}}debljine premaza. Mjerne lokacije trebaju uključivati ​​funkcionalne kontaktne površine i reprezentativne proizvodne površine, sa granicama prihvatljivosti definiranim na crtežu ili specifikaciji kupovine.
