Tajne progresivnog inženjeringa matrice: Postizanje tolerancije od ±0,01 mm u preciznim bakarnim terminalima

Precizni bakarni terminali koji zahtijevaju toleranciju dimenzija ±0,01 mm manje zavise od završne inspekcije nego od progresivne arhitekture matrice, kontrole materijala i-nadgledanja procesa. Za precizno-precizno progresivno štancanje velike količine, razmak matrice, geometrija karbidnog probijanja, više-savijanje, vođenje trake i povratna informacija senzora moraju biti dizajnirani kao jedan kontrolirani sistem.



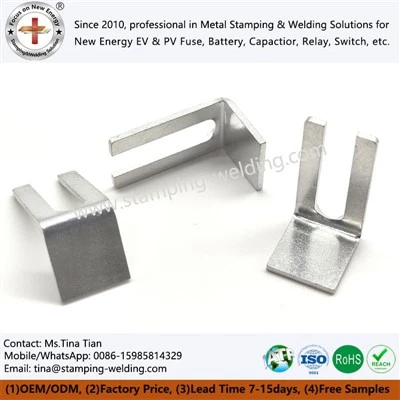

Za terminale akumulatora EV, konektore za{0}}elektronike, komponente releja i električne kontakte velike-strujne struje, pomjeranje dimenzija može povećati otpor kontakta, poremetiti silu montaže ili stvoriti neusklađenost tokom automatskog umetanja. OEM za visoko{3}}precizan bakar za štancanje stoga treba da kontroliše proces formiranja na matrici, a ne da pokušava da ispravi varijaciju nakon štancanja.







Progresivna matrica pretvara zavojnicu u gotovi terminal kroz sekvencijalne operacije probijanja, reza, kovanja, oblikovanja, savijanja i{0}}odsjecanja. Sa tolerancijom od ±0,01 mm, svaka stanica doprinosi konačnom skupu dimenzija-upu.



Dizajn matrice treba da uspostavi fiksni sistem podataka pre nego što se razvije geometrija pojedinačne stanice. Funkcionalne dimenzije treba da upućuju na isti datum trake kad god je to moguće, a ne da akumuliraju tolerancije od prethodnih krivina ili rupa.



IATF 16949 kontrola datuma za ±0,01 mm štancanje terminala



Praktična arhitektura podataka razdvaja terminal u tri kontrolne grupe:

Primarni datum: noseća traka ili funkcija lociranja koja kontrolira korak trake.
Sekundarni datum: pilot rupa ili precizno{0}}probušena karakteristika koja kontroliše uzdužni položaj.
Funkcionalni datum: kontakt terminala, rupa za montažu ili površina za spajanje kontrolirana prema zahtjevu za montažu.

Za visoko{0}}precizno štancanje bakra, tipični ciljevi procesa uključuju:



Parametar	Engineering Target	Primarna kontrola
Završena kritična dimenzija	±0,01 mm	Geometrija kalupa + CMM
Strip pitch	±0,01–0,02 mm	Pilot sistem
Prečnik rupe	±0,01 mm	Zazor od karbidnih proboja/matrice
Visina burra	Specifičan proces{0}	Ivica bušenja + zazor
Ugao savijanja	±0,5 stepeni ili više	Više-formiranje
Debljina materijala	Specifikacija dobavljača	Incoming inspection
Die alignment	Kontrola procesa na mikronskom{0}} nivou	Održavanje kalupa + sistem vodiča
Konačna provjera dimenzija	CMM	PPAP Level 3 dokumentacija



Kritična tačka je da ±0,01 mm ne treba tretirati samo kao konačnu specifikaciju inspekcije. Ako procesna sposobnost ne može održati dimenziju tokom kontinuirane proizvodnje, sortiranje gotovih dijelova ne predstavlja kontrolu procesa.



Ponašanje materijala C1100 i C2680 pod kontrolom IATF 16949

Bakarni terminali su osjetljivi i na debljinu materijala i na mehanička svojstva. C1100 čisti bakar nudi visoku električnu provodljivost, dok C2680 mesing pruža veću čvrstoću i drugačije ponašanje pri oblikovanju.



Nekretnina	C1100 čisti bakar	C2680 Mesing
Primarna prednost	Visoka električna provodljivost	Veća mehanička čvrstoća
Tipična primjena	Visoko{0}}terminali, interfejsi sabirnica	Stezaljke konektora, strukturni kontakti
Formiranje ponašanja	Visoka duktilnost; deformacija može povećati varijaciju povratne opruge	Veća čvrstoća; veća sila formiranja
Provodljivost	Do približno 100% IACS ovisno o stanju	Niže od čistog bakra
Razmatranje alata	Kontrola adhezije i draženja	Veće opterećenje oblikovanja
Površinski zahtjevi	Primjena električnih kontakata može zahtijevati oplatu	Obično se koristi kalaj/nikl



Certifikacija materijala treba biti u korelaciji sa serijom kotura, temperamentom, debljinom i smjerom štancanja. Zamjena materijala koja se na crtežu čini dimenzionalno ekvivalentnom može promijeniti silu formiranja i povratnu snagu.



Zatražite besplatnu DFM evaluaciju i ponudu





Materijal za bušenje direktno utiče na stabilnost ivica, formiranje neravnina, ponovljivost dimenzija i intervale održavanja. Za bakrene terminale koji zahtijevaju duge proizvodne cikluse, izbor između kaljenog SKD11 i karbida treba se temeljiti na opterećenju, geometriji, stanju materijala i očekivanom broju hoda.



Volfram karbid u odnosu na SKD11 za visoko{1}}precizno štancanje



Materijal alata	Tipične karakteristike	Precizna primjena	Glavni rizik
Volfram karbid	Vrlo visoka tvrdoća i otpornost na habanje	Fini pirsing, uski utori, kritične rupe	Krhko pod udarom ili neusklađenost
SKD11	Visoka tvrdoća, žilavost, obradivost	Opći udarci, matrice, umetci za oblikovanje	Habanje rubova na dugim stazama
Kombinacija karbida + SKD11	Rezanje{0}}otporno na habanje sa čvršćom potporom	Progresivni matrice-velikog volumena	Zahtijeva kontroliranu montažu
Obloženi alatni čelik	Smanjeno trenje i poboljšano ponašanje pri habanju	Brza{0}}proizvodnja	Oštećenje premaza ako je podloga nestabilna



Za fino probijanje terminala, karbidni probojci mogu održati oštriju oštricu tokom produžene proizvodnje. Međutim, karbid ne treba birati samo zato što je tvrđi.



Loše poravnat karbidni proboj se može slomiti tamo gdje bi se SKD11 proboj deformirao ili postupno istrošio.



1. Razmak matrice kontroliše visinu ivica i stabilnost dimenzija

Bakar ima visoku duktilnost i može proizvesti nepoželjno prevrtanje, neravnine ili sekundarnu deformaciju kada je zazor slabo usklađen s debljinom materijala.

Efektivna dozvola zavisi od:

Legura bakra i temperiranje
Debljina materijala
Geometrija bušenja
Brzina rezanja
Potrebna visina reza
Prečnik rupe
Očekivani vijek trajanja alata

Za visoko{0}}precizne terminale, razmak matrice mora biti potvrđen eksperimentalno, a ne kopiran iz generičke tablice postotaka.

Probno ispitivanje treba da korelira:

zazor → sila rezanja → zona loma → visina šiljka → odstupanje dimenzija → habanje alata

Ovo stvara mjerljiv procesni prozor za naknadno održavanje kalupa.



2. SKD11 potporne strukture smanjuju rizik od loma karbida

Karbidne umetke treba mehanički poduprijeti umjesto izlagati nekontroliranom bočnom opterećenju. Precizne progresivne matrice obično kombinuju komponente za sečenje od tvrdog metala sa kaljenim{1}}čeličnim držačima alata, strukturama za vođenje i zamjenjivim umetcima.

Cilj nije samo maksimalna tvrdoća. Cilj je kontrolirani prijenos opterećenja.





Savijanje je često najveći izvor dimenzionalnih varijacija nakon pirsinga. Terminal može ostaviti stanicu za sečenje unutar tolerancije i još uvijek ne prođe konačnu inspekciju jer elastični oporavak mijenja svoj kut ili funkcionalnu visinu.



Na Springback utiču:

Granica tečenja materijala
Ponašanje{0}}očvršćavanja rada
Radijus savijanja
Debljina materijala
Smjer zrna
Ugao formiranja
Radijus alata
Broj faza formiranja
Kontaktni pritisak
Habanje alata

Više{0}}formiranje smanjuje ugaone varijacije pod kontrolom IATF 16949

Visoko{0}}progresivna matrica treba izbjeći prisiljavanje ozbiljnog savijanja u jednu stanicu kad god je konačna geometrija osjetljiva na povratni udar.



Tipičan niz može koristiti:

Pred{0}}formiranje: uspostavite početnu geometriju savijanja.
Srednje oblikovanje: povećava ugao savijanja uz distribuciju plastične deformacije.
Kalibraciono oblikovanje: uspostaviti konačni funkcionalni ugao.
Kovanje ili ponovni udar: stabilizirajte kritične površine gdje je potrebno.
Završna inspekcija: provjerite funkcionalni podatak pomoću CMM ili namjenskih mjerača.



Forming Strategy	Springback Control	Opterećenje alata	Dimenzionalna ponovljivost
Jednostepeno{0}}savijanje	Ograničeno	Visoko lokalno opterećenje	Niže
Dvostepeno savijanje	Poboljšano	Distribuirano	Poboljšano
Tro-formiranje	Visoka kontrola	Distribuirano	Visoko
Formiranje + ponovni udar	Vrlo visoka za odabrane karakteristike	Veće konačno opterećenje	Visoko
Kovanje	Snažna kontrola lokalne deformacije	Visoko	Visoko za kontrolisane karakteristike



Broj stanica bi trebao biti određen iz ponašanja materijala i geometrije, a ne iz fiksnog šablona alata.



Kompenzaciju savijanja treba ugraditi u kalup

Ako terminal zahtijeva konačni ugao od 90 stepeni, proboj za formiranje ne treba nužno biti projektovan oko nominalnog položaja alata od 90 stepeni.

Stvarni proces može zahtijevati preko-formiranje, nakon čega slijedi kontrolirani elastični oporavak.



Za validaciju proizvodnje, inženjerski tim treba da zabeleži:

Ugao alata
Stvarni utisnuti ugao
Opružni ugao
Materijalna partija
Smjer trake
Hod alata
Broj proizvodnih taktova

Ovo stvara odnos koji se može pratiti između geometrije alata i varijacije gotovog{0}}dijela.






Progresivna matrica koja radi pri visokim brzinama ne može u potpunosti ovisiti o-o-ogledu na kraju linije. Oštećeni udar, komponenta koja nedostaje, greška u uvlačenju ili dvostruka traka mogu proizvesti stotine neispravnih dijelova prije nego što operater otkrije problem.



In-senzori pretvaraju odabrane uslove procesa u trenutne proizvodne signale.



Senzorski{0}}kontrolisano progresivno žigosanje pod PPAP nivoom 3



Uobičajene tačke praćenja uključuju:

Materijalno prisustvo
Strip position
Angažman pilota
Djelomično prisustvo
Detekcija pogrešnog uvlačenja
Dvostruka detekcija materijala
Punch break
Potvrda izbacivanja
Die overload
Formiranje pozicije



Funkcija senzora	Detectable Condition	Proizvodni rizik ako je nekontrolisan
Senzor trake	Nedostaje materijal	Prazan udarac
Pilot senzor	Nepravilan položaj trake	Neusklađenost otvora/savijanja
Senzor dijela	Dio nije izbačen	Die opstruction
Praćenje udarca	Oštećenje od udarca	Neravnina ili nedostatak dimenzija
Praćenje opterećenja	Abnormalna sila formiranja	Oštećenje alata
Praćenje hrane	Nepravilan nagib	Pogrešna registracija stanice
Otkrivanje dvostrukog{0}}listova	Preklapanje materijala	Punch fracture



Za PPAP nivo 3, strategija senzora treba da bude povezana sa procesom FMEA, planom kontrole, MSA aktivnostima i validacijom dimenzija.

Senzor sam po sebi nije sistem kvaliteta. Njegova vrijednost dolazi od povezivanja signala sa definiranim planom reakcije.



Sposobnost procesa treba da prati specifikacije od ±0,01 mm

Za kritičnu dimenziju terminala, Cp i Cpk treba izračunati iz proizvodnih podataka, a ne pretpostaviti iz prototipa.



gdje:

USL=gornja granica specifikacije
LSL=donja granica specifikacije
μ=sredina procesa
σ=standardna devijacija



Ako je specifikacija ±0,01 mm, ukupna širina tolerancije je samo 0,02 mm. Male promjene u debljini materijala, habanju alata, poravnanju trake ili sili oblikovanja stoga mogu potrošiti značajan dio dostupnog prozora procesa.





Koordinatna mjerna mašina se ne smije koristiti samo kao konačni alat za prihvatanje. CMM podaci također mogu podržati probno ispitivanje,-prvo odobrenje, preventivno održavanje i validaciju inženjerskih promjena.



Strategija CMM mjerenja za ±0,01 mm terminale

Kritične karakteristike treba podijeliti na:

Položaj rupe
Prečnik rupe
Ukupna dužina
Širina terminala
Visina savijanja
Ugao savijanja
Kontakt položaj
Ravnost
Formirani profil



CMM program bi trebao reproducirati funkcionalnu strukturu podataka definiranu u inženjerskom crtežu.



Na primjer, mjerenje visine terminala prema nestabilnoj vanjskoj ivici može proizvesti tehnički točno mjerenje koje ne predstavlja stvarno stanje montaže.



Metoda inspekcije stoga mora odgovarati funkcionalnoj shemi podataka proizvoda.







Konzistentnost alata nije statična. Rezne ivice se troše, površine formiranja se poliraju, zazori se mijenjaju, a komponente vodilice postepeno gube svoje izvorno stanje.



Za{0}}proizvodnju terminala za bakar, preventivno održavanje treba biti zasnovano na mjerljivim pokazateljima procesa, a ne na proizvoljnom kalendarskom intervalu.



Praćenje vijeka trajanja alata{0}} pod kontrolom procesa IATF 16949

Prati najmanje:

Broj proizvodnih taktova
Visina burra
Kritični prečnik rupe
Kritična pozicija rupe
Ugao savijanja
Visina formiranja
Sila štancanja
Alarmna frekvencija senzora
Istorija zamjene bušilica
Dodatak za mlevenje

Koristan okidač održavanja može se uspostaviti kada se indikator procesa približi svojoj kontrolnoj granici.

na primjer:

broj udaraca → rast bure → pomjeranje dimenzija rupe → smanjenje Cpk → održavanje proboja

Ovo je informativnije od tvrdnje da kocka ima teoretski "život od milion- metaka."

Vijek trajanja alata ovisi o materijalu, debljini, geometriji, podmazivanju, brzini hoda, razmaku matrice i praksi održavanja.



Održavanje kalupa treba da sačuva originalni sistem podataka

Nakon brušenja ili zamjene bušotine, restaurirana komponenta mora zadržati svoj odnos sa:

Pilot sistem
Vodič
Die insert
Strip carrier
Susedna stanica za formiranje

Zamjena jedne istrošene komponente bez provjere kompletne stanice može uvesti novi pomak dimenzija.





Sljedeća matrica sažima odnos između zahtjeva proizvoda i odluka o alatima.



Zahtjevi za proizvod	Preporučena inženjerska kontrola	Verifikacija
±0,01 mm dimenzija rupe	Karbidni proboj + kontrolirani zazor	CMM
Veliki-pirsing	Karbidne komponente za rezanje	Merenje neravnina
Složena geometrija terminala	Više-formiranje	Profil/CMM
Osetljivi ugao savijanja	Pred-forma + kalibracija/ponovni udarac	Mjerač kuta/CMM
Visoka električna provodljivost	C1100 bakar	Certifikat materijala + test provodljivosti
Veća čvrstoća konstrukcije	C2680 mesing	Certifikat materijala + mehanički podaci
Kontinuirana{0}}proizvodnja velikom brzinom	In-senzori	Validacija senzora
Automobilska oprema Tier 1	IATF 16949 procesni sistem	Revizija + PPAP
Novo odobrenje alata	Potpuna dimenzionalna validacija	PPAP nivo 3
Duga proizvodnja	Preventivno održavanje alata	Evidencija o hodu/alatu{0}}o vijeku trajanja



Preuzmite specifikaciju dizajna štancanja





Projekt preciznog štancanja treba započeti s crtežom dijela i funkcionalnim zahtjevima, a ne sa standardnom konfiguracijom kalupa.



Tokom DFM pregleda, inženjerski tim treba da ispita:

Kvalitet materijala i temperament
Debljina trake
Smjer zrna
Minimalni radijus savijanja
Udaljenost rupa-do-ivice
Smjer burr
Piercing sekvenca
Dizajn nosača
Strip pitch
Progresivna alokacija stanica
Opterećenje formiranja
Evakuacija otpada
Lokacija senzora
Podaci o inspekciji
Zahtjevi za površinsku obradu

Za električne komponente EV i ESS, električne performanse također treba uzeti u obzir prilikom mehaničkog dizajna.



Dimenzija terminala koja zadovoljava ±0,01 mm i dalje može biti neprikladna ako je debljina oplata, kontaktna sila, geometrija spajanja ili trenutni -poprečni poprečni-presjek izvan specifikacije.



Iz tog razloga, mehaničku kontrolu dimenzija i električnu validaciju treba pregledati zajedno.



PPAP Level 3 dokumentacija treba da poveže alate sa kontrolom proizvodnje

Proizvodni podnesak može uključivati:

Dijagram toka procesa
PFMEA
Plan kontrole
MSA
Dimenzionalni rezultati
Certifikati materijala
Studije sposobnosti
Tooling Records
Procesni parametri
Odobrenje za izgled
Rezultati funkcionalnog testa
Sample Parts
Nalog za podnošenje dela

Svrha je pokazati da proizvodni proces-ne samo odabrana serija dijelova-može više puta ispuniti zahtjeve za crtanje.





Za električne terminale velike struje, precizno štancanje je kontrolirana interakcija između ponašanja materijala, geometrije kalupa, sekvence oblikovanja, materijala alata, tačnosti mašine i inspekcije.



Visoko{0}}precizan OEM bakar za štancanje koji cilja ±0,01 mm trebao bi uspostaviti proces oko četiri inženjerske kontrole:



Dizajn alata za štancanje terminala zasnovan na funkcionalnim datumima i kontrolisanom skupu tolerancija{0}}up.
Odabir alata od tvrdog metala i SKD11 usklađen je sa opterećenjem rezanja, habanjem, geometrijom i zahtjevima održavanja.
Više-savijanje i kalibracija za kontrolu opruge umjesto oslanjanja na jedno-formiranje.
U-nadgledanje senzora i CMM inspekcija za otkrivanje odstupanja procesa prije nego što velike količine postanu neusklađene.



Za automobilske i{0}}programe za skladištenje energije, ove kontrole se zatim mogu integrirati sa IATF 16949, PPAP nivoom 3, studijama sposobnosti procesa i dokumentiranim{3}}upravljanjem životnim vijekom alata.



Rezultat nije samo žigosani bakreni terminal koji prolazi inspekciju. To je proces štancanja s mjerljivim odnosima između materijala → alata → oblikovanja → inspekcije → sposobnosti procesa → ponovljivosti proizvodnje.





Kako progresivna matrica može održati toleranciju od ±0,01 mm tokom velike-proizvodnje bakarnih terminala?

Koristite kontrolisani referentni sistem, precizne karbidne alate, validirani razmak matrice, više-formiranje, u-senzore, preventivno održavanje i CMM{2}}provjeru procesa. Debljina materijala i temperatura također moraju ostati unutar odobrenih specifikacija.



Koji se alatni materijali koriste za visoku{0}}preciznostžigosanje bakarnih terminala?

Volfram karbid se obično koristi za-komponente rezanja i kritične operacije probijanja, dok se SKD11 koristi za proboje, kalupe, držače i komponente za formiranje gdje je potrebna veća žilavost i mogućnost servisiranja.



Može li dobavljač žigosanja bakarnih terminala obezbijediti PPAP nivo 3 dokumentaciju?

Da. Program spreman za proizvodnju{1}}može uključivati ​​izvještaje o dimenzijama, PFMEA, kontrolni plan, MSA, studije sposobnosti, certifikate materijala, tok procesa, evidenciju alata, uzorke dijelova i dokumentaciju o nalogu za predaju dijelova.
